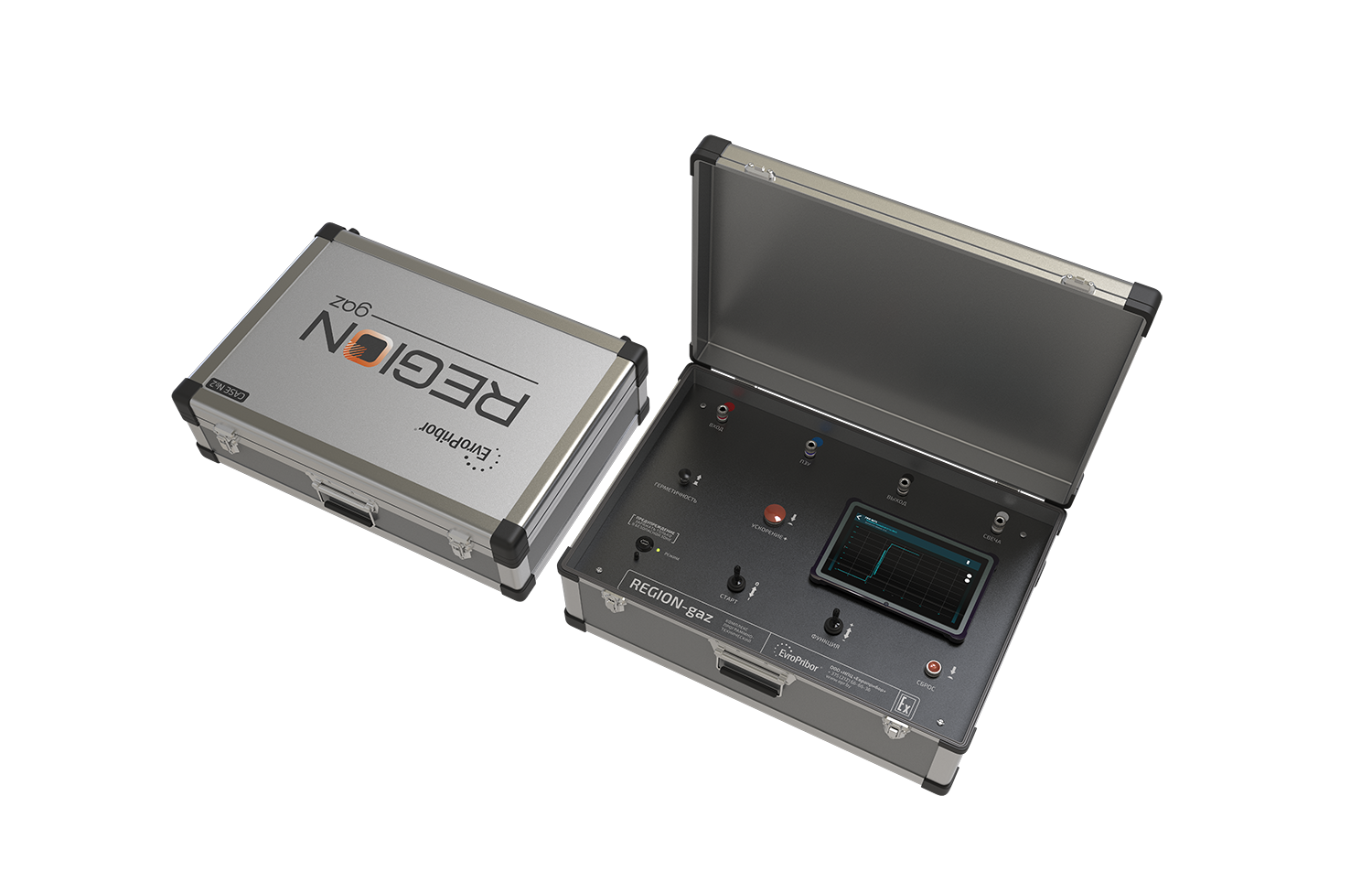

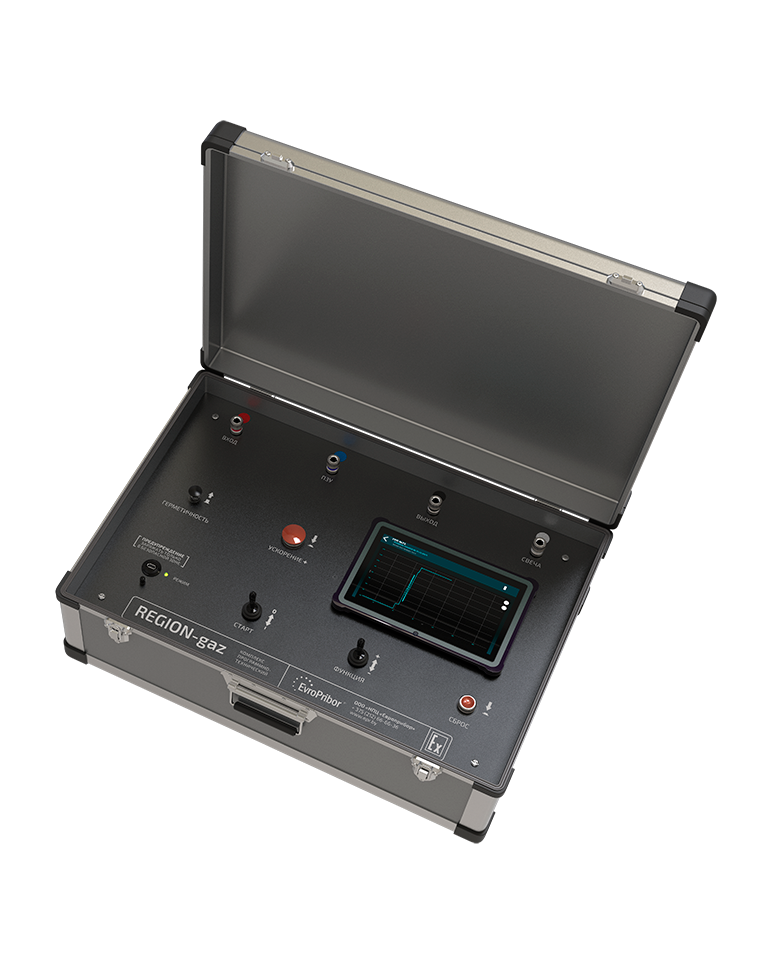

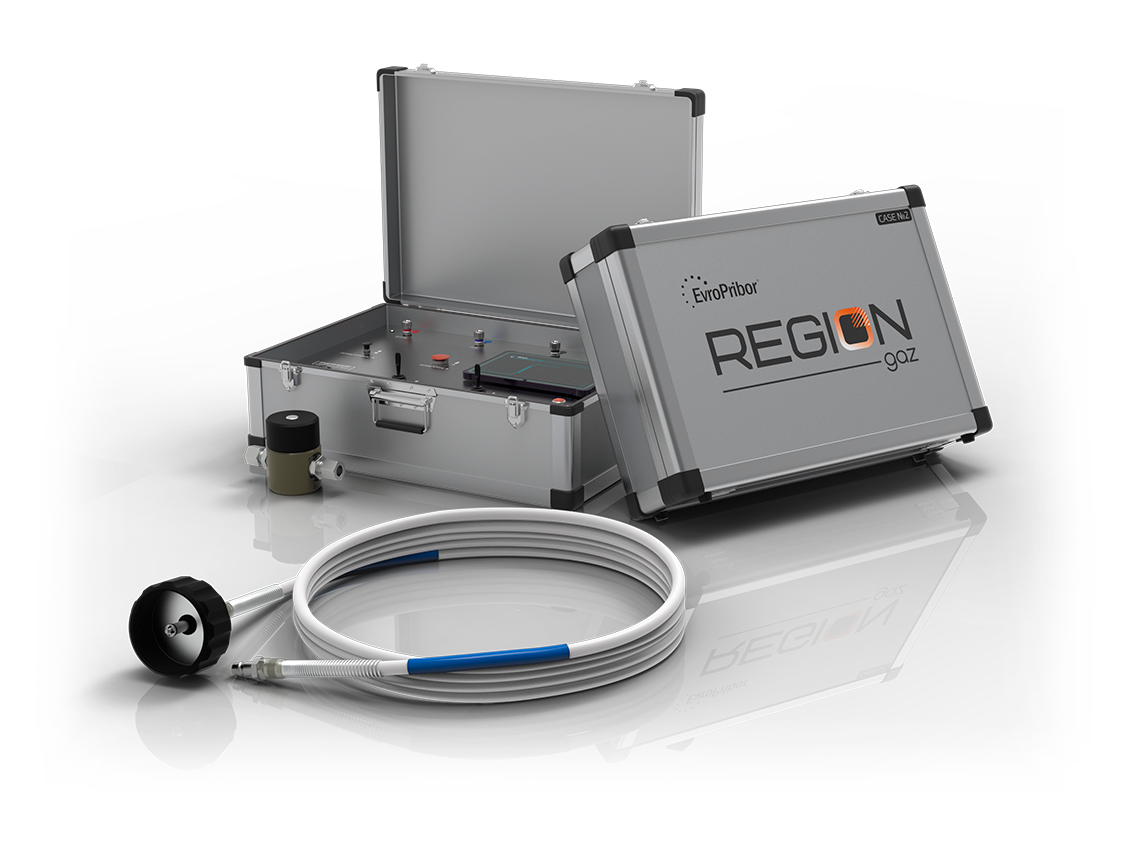

Для предприятий, эксплуатирующих газовое оборудование (газорегуляторные пункты, пункты учета газа), Научно-производственный центр «Европрибор» разработал переносной программно-технический комплекс (ПТК) «REGION-gaz», обеспечивающий широкий функционал мониторинга, диагностирования и технического контроля работы пунктов редуцирования газа (ПРГ), с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня.

ПТК «REGION-gaz» применяется на газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ), шкафных регуляторных пунктах (ШРП), комбинированных регуляторах давления (КРД) с максимальным давлением газа на входе 1,2 МПа.

ПТК «REGION-gaz» состоит из аппаратной и программной части. Программное обеспечение поставляется бесплатно и обновляется как online, так и offline способами.

ПТК «REGION-gaz» может использоваться для всех типов ПРГ, ГРП, ШРП, ГРУ и пр., любого производителя или поставщика. При этом газовое оборудование на таких объектах должно быть оснащено специальными быстроразъемными соединениями (БРС), которые обеспечивают простое и безопасное подключение ПТК «REGION-gaz» к оборудованию объекта.

ПТК «REGION-gaz» является инновационной системой и обеспечивает получение более точных, полных и объективных результатов, в отличие от традиционных способов учета и диагностирования. Это позволяет своевременно оценить потребность объектов газораспределительной сети в техническом обслуживании, что в свою очередь, обеспечивает экономию средств, выделяемых на техническое обслуживание и ремонт. В результате достигается:

• сокращение расходов на техническое обслуживание;
• сокращения временных затрат на диагностирование;
• повышения качества проведения процедуры контроля;
• продления срока службы газового оборудования;
• ухода от ведения бумажной документации;
• автоматического получения информации;
• работы с ПРГ любого производителя и поставщика;
• исключения ошибок и фальсификации данных;
• получения достоверных данных.

Результаты всех функциональных проверок с различных газорегуляторных пунктов архивируются и передаются в аналитическую систему, где формируется единая база информации, необходимая для проведения работ по ремонту или замене конструктивных элементов, настройке технологического оборудования, а также для внесения изменений в график выполнения контроля и изменения периодичности его проведения.

Комплекс «REGION-gaz» прошел технические испытания в региональных газораспределительных организациях под контролем ООО «Газпром Межрегионгаз». В 2021 году получено разрешение на применение ПТК «REGION»-gaz 1.2 в газораспределительных организациях группы лиц ООО «Газпром межрегионгаз» за номером 81-01-03/100069 от 2 июля 2021 года.

Ключевые особенности системы «REGION-gaz»:

• ПТК «REGION-gaz» предназначен для диагностирования объектов с максимальным давлением 1,2 МПа.
• ПТК «REGION-gaz» позволяет полностью проверить работу регулятора давления газа, герметичность мембраны ПЗК, верхнее и нижнее значения давления срабатывания ПЗК, давление срабатывания ПСК и его закрытие, герметичность кранов и другой запорной арматуры.
• Оператор, выполняющий диагностирование, не имеет возможности изменить алгоритм, либо изменить последовательность действий, задаваемых программой.
• Результатом является протокол о проверке в виде файлов определенной структуры, которые затем передаются в информационно-аналитическую систему верхнего уровня.
• Выполнение диагностирования проводится оператором в строгом соответствии с заданным алгоритмом для конкретного газорегуляторного пункта, с учетом его технологических особенностей.
• Ведение схемы обслуживания, ориентированной на фактическое состояние основных компонентов газорегуляторных пунктов: предохранительной, запорной и регулирующей арматуры.
• Возможность хранения результатов проверок непосредственно для каждого объекта исследования, а также сравнения с предыдущими проверками.
• Немедленное и точное представление результатов диагностирования посредством взрывозащищенного СПК по беспроводному каналу связи Bluetooth LE.
• Передача накопленных в СПК данных в диспетчерский аналитический комплекс посредством протокола TCP/IP, по проводным или беспроводным каналам связи, а также с использованием стандартного Flash-накопителя.
• Возможность проверки всех основных элементов ГРП (ШРП) и т. п. на соответствие заданным значениям, на герметичность и качество срабатывания-регулирования.
• Диагностирование оборудования ГРП (ШРП) и т.п., выработавшего нормативный срок службы для продления его срока службы.
• Повышение качества технического обслуживания оборудования ГРП (ШРП) и т.п. для обеспечения безаварийного и бесперебойного газоснабжения потребителей.
