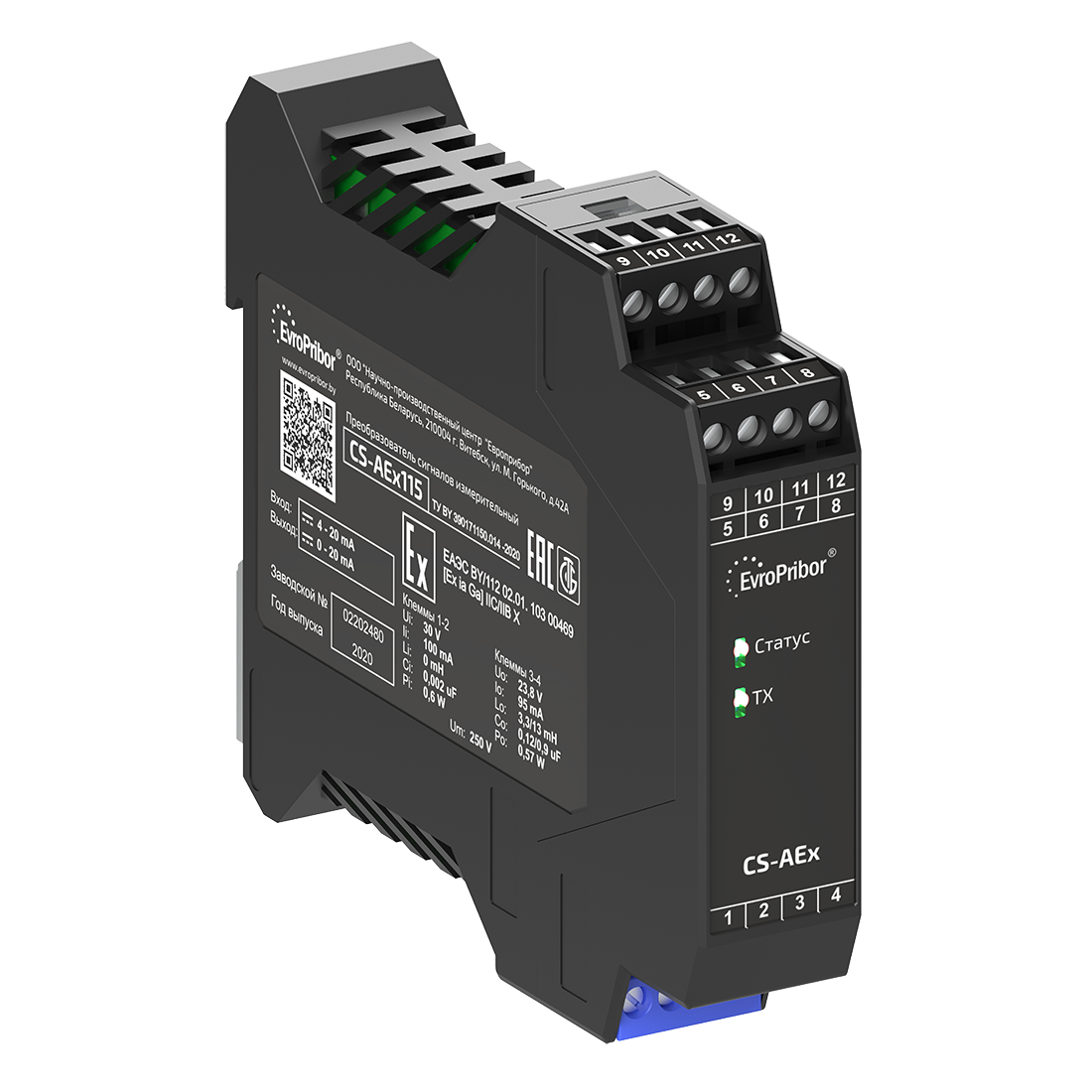

Преобразователи серии CS-AEx, как барьеры искрозащиты, применяются для нормирования выходных сигналов и обеспечения взрывобезопасности электрических цепей первичных преобразователей находящихся во взрывоопасных зонах помещений и наружных установок.

Преобразователь сигналов CS-AEx так же включает в себя конструктивные и функциональные особенности:

• узкий пластиковый корпус;
• крепление на DIN-рейку;
• один канал преобразования аналогового сигнала;
• аналоговый выход;
• дискретный выход;
• цифровой выход интерфейса RS-485;
• встроенный порт питания.

Преобразователи позволяют решить вопрос стыковки устаревшего вторичного оборудования с новыми приборами КИПиА, а также облегчить передачу сигнала с первичных датчиков температуры на большие расстояния, так как передавать аналоговый токовый сигнал или цифровой гораздо проще и дешевле.

Серия преобразователей CS-AEx может применяться на объектах добычи, транспортировки и переработки газо- и нефтепродуктов, химического производства, энергетики, металлургии и машиностроения, а также в других отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрывоопасных веществ и продуктов.

Ключевые особенности:

• Широкая номенклатура типов и диапазонов входных и выходных сигналов.
• Нормирование и разделение сигнала датчика на аналоговый и цифровой.
• Встроенный порт питания для входной токовой измерительной цепи.
• Встроенное питание для выходного токового сигнала.
• Диагностика целостности входных цепей подключения датчика.
• Разъемные клеммные соединители упрощают обслуживание устройств.
• Выносная вставка измерения температуры свободных концов термопары, которую можно устанавливать на внешнюю клеммную колодку.
• Наличие выходного порта управления технологической или аварийной сигнализацией.
• Полное гальванические разделение сигнальных цепей, цепей питания и интерфейса.

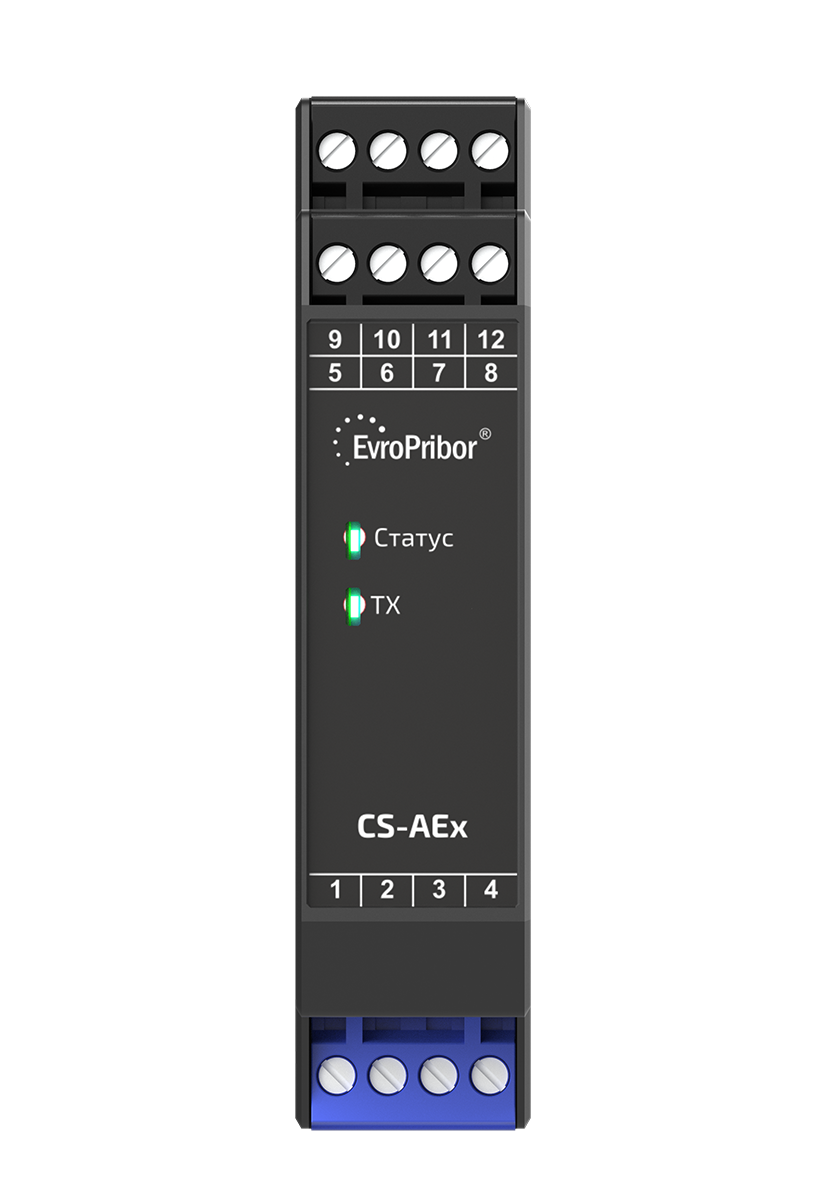

• Световая индикация состояния измерительного канала и интерфейса обмена.
• Возможность включения преобразователя в цифровую сеть стандарта RS-485.
• Возможность настройки по интерфейсу:
  • параметров фильтрации входного сигнала;
  • диапазонов преобразований входных и выходных сигналов;
  • инверсии выходного сигнала;
  • функций ключа управления сигнализацией;
  • предельных значений для сигнализации.
• Возможность установки значения выходного аналогового сигнала через интерфейс связи (режим отладки технологического процесса).
• Передача измеренного параметра в автоматизированную систему контроля без использования промежуточных измерительных контроллеров и устройств.
• Широкий диапазон питающего напряжения с защитой от «переполюсовки».
• Широкий диапазон температур применения от -40°С до +70 °С.

Особенности конфигурации

Конфигурация в пределах заказной спецификации (исполнения) может выполняться пользователем самостоятельно с помощью технологической программы «CS Configurator».

Программа позволяет пользователю конфигурировать:

• диапазон преобразований входного и выходного сигналов;
• степень фильтрации входного сигнала;
• выбор обратной характеристики преобразования;
• функцию порта управления внешней сигнализацией;
• параметры интерфейса RS-485.

Программа также используется для поверки преобразователей.

Для работы преобразователей в составе автоматизированных систем контроля и управления предоставляется локализованная версия протокола обмена Modbus RTU с описанием процедур обмена.
